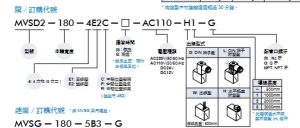

Mindman MVSD2-180 系列电磁阀代号规则说明

MVSD2：固定的产品型号前缀，代表 Mindman MVSD2 系列电磁阀，是该系列的统一标识。

180：固定的本体宽度规格，为该系列电磁阀的专属适配标识。

4E2C：核心功能段，由三部分组成：

第一位4：代表 4 方向（5 方口）结构，是该系列的固定气口规格；

第二位E1/E2：代表线圈数量，E1为单线圈（弹簧复位），E2为双线圈（记忆式）；

第三位C/P/R：仅适用于 4E2 双线圈型号，代表中间位置状态，C为中间位置关闭、P为中间位置通气、R为中间位置排气，单线圈型号无此配置。

□：代表性能类型，无标识为标准型，标注Q为高速型；需注意高速型为接单生产，且有不可连续通电超过 30 分钟的严格使用限制。

AC110：代表电压种类，可选工业主流的 AC220V/AC110V（50/60Hz）、DC24V、DC12V，需与现场供电规格匹配。

H1：由出线型式和导线长度两部分组成：

出线型式：D为 DIN 端子型、L为 DIN 端子附灯型、W为出线型、H为水平插座附灯型；

导线长度：仅水平插座附灯型（H）可选择，无标识默认 500mm，1对应 1000mm、2对应 2000mm、3对应 3000mm，其他型式默认线长 500mm。

G：代表配管口螺牙类型，无标识默认 Rc 牙，可选G为 G 牙、NPT为 NPT 牙，适配不同的管路标准。
