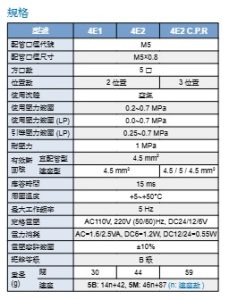

Mindman MVSY-100 系列电磁阀核心规格参数

基础结构：全系列配管口径统一为 M5×0.8，均为 5 方口结构；4E1/4E2 为 2 位置型，4E2 C.P.R 为 3 位置型，仅适配空气作为工作介质。

压力性能：标准型使用压力范围 0.2~0.7MPa，LP 外部引导型使用压力范围 0.0~0.7MPa（引导压力 0.25~0.7MPa），全系列最高耐压力 1MPa。

通流与响应：直配管型、2 位置连座型有效断面积均为 4.5mm²，3 位置连座型有效断面积为 4.5/5/4.5mm²；全系列应答时间 15ms，最大工作频率 5Hz。

电气与环境参数：支持 AC110V/220V (50/60Hz)、DC24V/12V/6V 供电，电压容许波动范围 ±10%；低功耗设计，AC=1.6/2.5VA，DC12/24V 仅 0.55W，绝缘等级 B 级，工作环境温度 + 5~+50℃。

重量参数：单线圈 4E1 阀重 30g，双线圈 4E2 阀重 44g，3 位置阀重 59g；连座重量按阀位数量计算，5B 型为 14n+42g、5M 型为 46n+87g（n 为连座数）。
