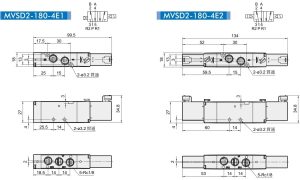

Mindman MVSD2-180 系列电磁阀工程尺寸图

左侧：MVSD2-180-4E1（单线圈）

总长 99.5mm，宽度 18mm，总高度 34.8mm，整体结构更紧凑；

顶部视图：标注了阀身各段的长度尺寸（17.5mm、30mm 等），安装孔距阀左端 25mm，两个安装孔间距 15mm；

侧面视图：标注了高度方向的安装孔位，孔距阀底部 4mm，两个安装孔横向间距 25.5+14mm；

底部安装面视图：最左侧气口距阀端 18.5mm，气口依次排布，间距 14mm，适配标准气管与汇流板。

2. 右侧：MVSD2-180-4E2（双线圈）

因两端都带线圈，总长更长为 134mm，宽度、总高度、气口规格与 4E1 完全一致；

顶部视图：阀身各段长度为 52mm、30mm 等，安装孔距阀左端 59.5mm，两个安装孔间距同样为 15mm；

侧面视图：高度方向安装孔距阀底部 4mm，两个安装孔横向间距 60+14mm；

底部安装面视图：最左侧气口距阀端 53mm，气口间距 14mm，和 4E1 的气口排布逻辑一致，可通用同规格汇流板。
