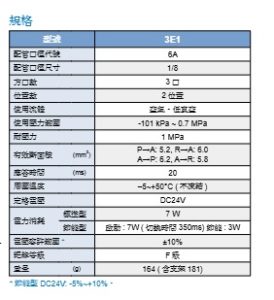

Mindman MVSV-220 系列电磁阀核心技术参数

基础结构规格：该型号为 3 口 2 位结构电磁阀，配管口径代号 6A，对应配管口径尺寸 1/8。

气动与介质性能：适用流体为空气、低真空；使用压力范围 - 101 kPa~0.7 MPa，耐压力可达 1 MPa；不同流向有效断面积分别为 P→A:5.2、R→A:6.0、A→P:6.2、A→R:5.8，阀件应答时间为 20ms。

电气性能：额定电压为 DC24V，标准型电压容许波动范围 ±10%；功耗分为两档，标准型恒定功耗 7W，节能型启动功耗 7W（切换时长 350ms），稳态节能功耗 3W；绝缘等级为 F 级。

环境与物理参数：工作环境温度范围为 - 5~+50℃（需避免介质结露结冰）；阀本体重量 164g，含配套固定支架后总重 181g。
