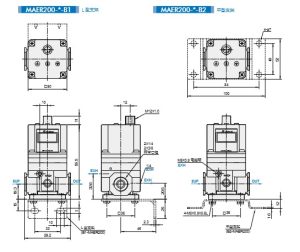

MINDMAN MAER200 系列电空比例阀安装尺寸图纸介绍

该款为侧装式安装方案，包含俯视图、主视图、侧视图三视图。阀体本体正面宽度为 50mm，整机总高度 95.5mm；L 型支架总宽度 59.2mm，底部安装孔横向间距 33mm，支架弯折立板高度 25mm，底板厚度 2.3mm，适合将阀体垂直固定在设备侧板、立面上，节省台面空间。

接口方面，阀体顶部为 M12×1.0 规格电气接头；气路标注 SUP 供气入口、OUT 输出口、EXH 排气口，配管口径支持 1/4、3/8 两种规格，侧部预留 M5×0.8 电磁阀接口，气路流向清晰。
