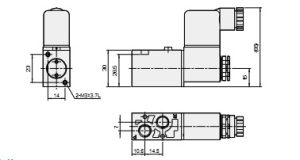

金器MVSV-220 系列电磁阀的多视角外形与安装尺寸

阀本体俯视图（顶部视角）

整体长度：阀身主体长度 29.7mm，含接线端的总长度 91mm（括号标注）；阀身主体宽度 22mm。

配管接口：标注3×6A，对应 3 个气路接口，口径代号 6A，匹配 1/8 英寸气动配管。

安装孔位：2-ø3.2代表 2 个直径 3.2mm 的通孔，用于阀本体直接安装固定，孔位横向间距 18.2mm，纵向定位尺寸 16mm，孔位到端面的定位尺寸为 10.6mm、14.5mm，用于安装板开孔定位。

阀左侧端面视图（配管口所在端面）

端面尺寸：高度 23mm，宽度 14mm。

支架安装螺纹孔：2-M3×3.7L代表 2 个 M3 规格的螺纹孔，有效螺纹深度 3.7mm，专门用于配套原厂 MVSV-220-B 固定支架的安装，与前序支架型号完全匹配。

阀本体侧视图（侧面视角）

整体高度：阀本体总高度 65mm，阀身主体高度 30mm；安装基准面到阀气路中心轴线的高度 26.5mm，接线端底部到中心轴线的高度 15mm，用于设备内部安装空间的预留，确认安装高度是否适配。

阀本体底部视图（底部视角）

标注了底部孔位的定位尺寸 10.6mm、14.5mm，高度方向定位 7mm，用于阀底部安装、集成底座安装时的孔位对位，适配阀岛式集成安装或底板固定的场景。
