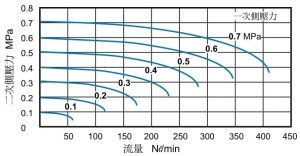

金器MVSV-220 系列电磁阀的流量压力特性

横坐标（X 轴）：代表流量，单位为Nℓ/min（标准升 / 分钟，气动行业通用的标准工况流量单位，规避温度、气压波动对流量计量的影响），范围 0~450Nℓ/min，数值越大代表电磁阀输出的气体流量越大。

纵坐标（Y 轴）：代表二次侧压力（电磁阀出气口的输出压力），单位为MPa，范围 0~0.8MPa，数值越大代表阀出口能保持的工作压力越高。

图中曲线与标注数值：每条曲线对应一个固定的一次侧压力（电磁阀进气口的输入压力），标注的 0.1MPa~0.7MPa，就是阀进气端给定的恒定输入压力，也是该系列阀的额定使用压力范围。
