金器 MAER200 系列电空比例阀性能曲线介绍

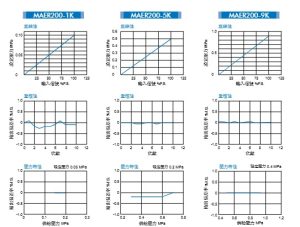

直线性曲线：横轴为输入信号占满量程的百分比，纵轴为输出设定压力，三条测试曲线均接近理想直线，说明电信号输入与压力输出的线性对应度高，线性误差控制在 ±1% FS 以内，调压比例精准，无明显非线性偏移。

重复性曲线：横轴为重复测试次数，纵轴为输出压力误差占比，三款型号的曲线波动幅度都极小，基本贴近零误差基准轴，验证了多次重复设定同一压力时偏差极低，重复精度达 ±0.5% FS 以内，输出压力的一致性表现优异。

压力特性曲线：横轴为气源供给压力，纵轴为输出误差占比，分别对应不同设定压力的工况。曲线整体走势平稳，气源压力波动时输出压力偏差很小，说明产品抗气源干扰能力强，供气压力变化不会明显影响最终输出精度。
