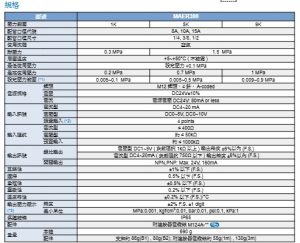

金器MAER300系列电空比例阀规格参数表介绍

压力与气路参数方面，三款型号核心差异为调压量程：1K 款设定压力范围 0.005~0.1MPa，最高使用压力 0.2MPa；5K 款覆盖 0.005~0.5MPa，最高使用压力 0.7MPa；9K 款覆盖 0.009~0.9MPa，最高使用压力 1MPa。全系列统一耐压力 1.5MPa，适配洁净压缩空气介质；配管口径新增 15A（1/2 英寸）大规格，可选 1/4、3/8、1/2 三种尺寸，匹配大流量通气需求；工作环境温度 + 5~+50℃且无结露，最低供气压力需高于设定压力 0.1MPa。

电气参数部分，采用单 M12 4 针 A-coded 接口，供电标准 DC24V±10%，整机工作电流≤80mA；输入信号支持电流型 DC4~20mA、电压型 DC0~5V/0~10V，以及 4 段预置压力输入模式，不同信号类型对应不同输入阻抗。输出端包含两类：模拟量反馈输出分为电压型、电流型，输出精度 ±6% FS 以内；开关量输出支持 NPN/PNP 两种制式，最大负载 24V、160mA。

控制精度指标与小流量系列保持一致：线性度≤±1% FS、迟滞≤0.5% FS、重复精度≤±0.5% FS、灵敏度≤0.2% FS，温度漂移≤±0.2% FS/℃；数显精度 ±2% FS±1 个字，支持多压力单位切换。整机防护等级 IP65，阀体本体重量 690g，配件包含两款安装支架与不同长度的连接线缆，适配不同安装场景。
