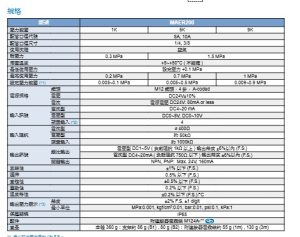

金器 MAER200 系列电空比例阀规格参数表介绍

压力与气路参数

三款型号核心差异为设定压力区间：1K 量程 0.005~0.1MPa，5K 为 0.005~0.5MPa，9K 覆盖 0.009~0.9MPa；统一耐压力 1.5MPa，最低工作压力需比设定值高 0.1MPa。配管口径可选 1/4、3/8 寸，对应代号 8A、10A，气源介质为干燥洁净压缩空气。

环境与供电条件

工作环境温度 + 5~+50℃；统一供电 DC24V±10%，整机最大耗电 80mA；通讯接头规格 M12 四针 A-coded，整机防护等级 IP65。

输入控制信号
支持两种标准工控信号：电流型 DC4~20mA，电压型 DC0~5V/0~10V；自带 4 组程序预设压力段，不同信号对应固定输入阻抗，适配主流 PLC 模拟量模块。

反馈输出功能

配备电压反馈（DC1~5V）、电流反馈（4~20mA），输出精度 ±6% FS；另带 NPN/PNP 开关输出，最高 24V、160mA，可向设备回传压力到位信号。

控制精度指标

线性度≤±1% FS、迟滞≤0.5% FS、重复精度≤±0.5% FS，温漂仅 ±0.2% FS/℃，调压稳定性优异；数显精度 ±2% FS±1 个字，最小显示单位支持 MPa、bar、kPa 等多单位切换。

重量与配件

阀体本体 360g，搭配不同支架、连接线缆重量略有区分，出厂标配 M12 连接器线缆，便于直接接线安装。

整表完整覆盖选型、接线、精度校核所需全部参数，可快速根据设备所需压力范围选择 1K/5K/9K 型号，适配自动化高精度气压控制场景。
