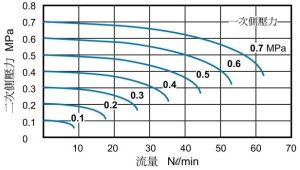

金器 MVDC-220 系列直动式电磁阀的流量 - 压力特性曲线图

坐标轴与基础定义

横轴（X 轴）：代表输出流量，单位为Nℓ/min（标准升 / 分钟，气动行业通用的标准状态空气流量单位），范围 0~70Nℓ/min，数值越大代表电磁阀输出的空气流量越大。

纵轴（Y 轴）：代表二次侧压力（即电磁阀出气口的实际输出压力），单位为MPa，范围 0~0.8MPa，数值越大代表阀出口的工作压力越高。

曲线标注：图中 7 条蓝色曲线，分别对应一个固定的一次侧压力（即电磁阀进气口的输入压力），从 0.1MPa 到 0.7MPa，右上角的 “一次側壓力” 即为该定义。
