金器MVSY-100-4E1 型电磁阀外观尺寸

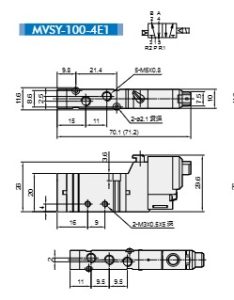

顶部俯视图（最上方视图）展示了阀体顶部的结构、配管孔位与安装孔位：

配管接口为5-M5×0.8，即 5 个 M5×0.8 规格的螺纹孔，对应 5 个气口，是气管连接的位置；

2-ø2.1 貫通代表 2 个直径 2.1mm 的贯通孔，用于阀体的安装固定；

标注的 9.8、21.4、15、11 等数字，是各孔位的定位间距尺寸；总长度 70.1mm，括号内 71.2mm 是 LJ 出线型式的对应尺寸，适配不同接线款式的尺寸差异。

侧面视图（中间视图）展示了阀体侧面的高度、厚度与固定结构：

阀体总高度 29.6mm，主体高度 26mm，明确了安装所需的高度空间；

2-M3×0.5×5 深代表 2 个 M3 规格的螺纹孔，螺纹深度 5mm，用于阀体的安装固定或配件装配；

16、9、20、3.6 等数字，是侧面结构、孔位的定位尺寸。

底部 / 另一侧面视图（最下方视图）展示了阀体底部的孔位排布，11、9.5、9.5 等数字是底部孔位的间距尺寸，用于确认安装时的孔位对应关系，确保阀体与安装板、汇流板的精准匹配。
