MINDMAN MAER300 系列电空比例阀安装尺寸介绍

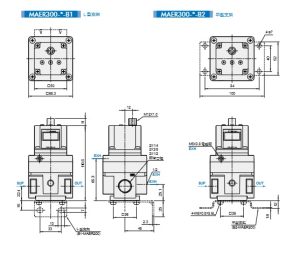

该款为侧装式安装方案，三视图完整呈现立体尺寸。俯视图中阀体正面方形尺寸为□50mm，整体外轮廓达□68.3mm，相比 MAER200 系列更宽厚，匹配大流量阀体的通径设计。

尺寸参数方面，整机总高度为 116.5mm；L 型支架底部安装孔横向间距 33mm，支架底板总长度 45mm、厚度 2.3mm，弯折立板高度 25mm；阀体气路主体高度 65.3mm，顶部 M12 电气接头突出高度 11mm，接头规格为 M12×1.0。气路接口标注清晰，SUP 为供气入口、OUT 为压力输出口、EXH 为排气口，配管口径支持 1/4、3/8、1/2 三种规格，侧部预留 M5×0.8 规格的电磁阀扩展接口，侧排气口规格为 1/2 英寸。

这款支架适合将阀体垂直固定在设备侧板、柜内壁立面上，能够节省设备台面空间，适配柜内侧面安装的紧凑布局场景。
