金器MVSC-220 系列电磁阀工程尺寸图

气路逻辑与功能

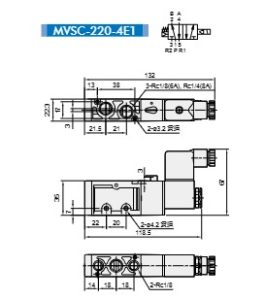

图顶部标注了标准两位五通气动符号，气口定义为：1 为进气口（P）、2/4 为工作口（A/B，接气缸等执行元件）、3/5 为排气口（R1/R2）。该阀为单电控弹簧复位型，单侧线圈通电时换向，断电后靠弹簧自动回到初始位置，是工业气动系统最常用的换向控制元件。

核心外观尺寸

阀的总长 132mm，宽度 22.3mm，总高度 67mm；侧面视图的阀身长度 118.5mm，高度 35mm，整体结构紧凑，适配常规工业设备的狭小安装空间。

安装孔位参数

阀提供两组多方向安装孔，可灵活适配不同安装场景：

顶部视图：2 个直径 3.2mm 的贯通安装孔，孔间距 21mm，距阀左端 21.5mm；

侧面视图：2 个直径 4.2mm 的贯通安装孔，孔间距 20mm，距阀左端 22mm。

气口规格

主工作气口默认规格为 3-Rc1/8（6A），也可选 Rc1/4（8A）规格，排气口为 2-Rc1/8，气口中心间距 18mm，适配常规工业气管，可通用同规格的汇流板（连座）实现多阀集成安装。
