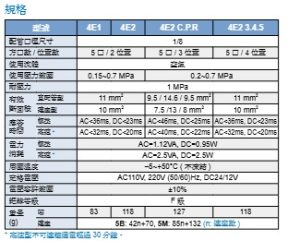

Mindman MVSP-156 系列电磁阀核心规格参数

基础结构与介质：全系列配管口径统一为 1/8 英寸，均为 5 方口结构，仅适配空气作为工作介质；分 4 类控制型号：4E1（2 位置单线圈）、4E2（2 位置双线圈）、4E2 C.P.R（3 位置双线圈，含中封 / 中泄 / 中压模式）、4E2 3.4.5（4 位置双三口阀）。

压力性能：2 位置型（4E1/4E2/4E2 3.4.5）使用压力范围 0.15~0.7MPa，3 位置型（4E2 C.P.R）使用压力范围 0.2~0.7MPa，全系列最高耐压力 1MPa。

通流能力：直配管型有效断面积最高 14.6mm²，连座型有效断面积最高 13mm²，同型号下直配管型的通流能力略优于连座型。

响应与功耗：分标准、高速两种配置，标准型响应最快 AC<36ms、DC<23ms，功耗 AC=1.12VA、DC=0.95W；高速型响应最快 AC<32ms、DC<20ms，功耗 AC=2.5VA、DC=2.5W，不可连续通电超过 30 分钟。 电气与环境参数：支持 AC110V/220V (50/60Hz)、DC24V/12V 工业主流供电，电压容许波动范围 ±10%，绝缘等级 F 级，工作环境温度 - 5~+50℃（不冻结）。 重量参数：单线圈 4E1 阀重 83g，双线圈 4E2/4E2 3.4.5 阀重 118g，3 位置 4E2 C.P.R 阀重 127g；连座重量按阀位数量计算，5B 型为 42n+70g、5M 型为 85n+132g（n 为连座数）。
