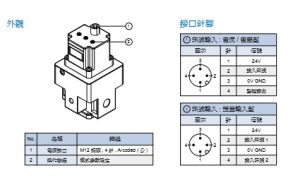

MINDMAN MAER300 系列电空比例阀接口针脚介绍

1. 电流 / 电压模拟量输入型（常规连续调压款）

4 根针脚分工明确：1 号针接入 DC24V 工作电源；2 号针接收 PLC 下发的模拟量控制信号，支持 DC4~20mA 电流或 DC0~5V/0~10V 电压制式；3 号针为 0V 公共接地 GND；4 号针为监控输出端，可向工控系统回传实时输出压力的模拟量信号，实现压力闭环监控。

2. 预置输入型（多段压力切换款）

适配 4 段固定压力调用场景，针脚功能有所调整：1 号针仍为 DC24V 供电，3 号针为接地端；2 号、4 号针分别为两路输入信号，通过信号通断组合可切换 4 组预置压力，无需连续模拟量控制，适配固定档位调压的工况。
