Mindman MVSN-220 系列电磁阀流量特性曲线

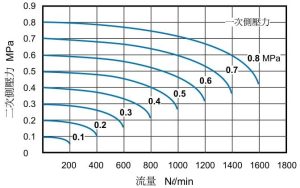

坐标轴与曲线定义

纵轴为二次侧压力（出口压力），单位 MPa，范围 0~0.9MPa；横轴为输出流量，单位 Nl/min（标准升每分钟），范围 0~1800Nl/min；每一条蓝色曲线对应一个固定的一次侧压力（进气压力），覆盖 0.1MPa~0.8MPa 的常规使用压力范围。

核心流量规律

同一进气压力下，随着输出流量的增加，二次侧压力会呈逐渐下降的趋势，流量越大，压力衰减的幅度越明显。

进气压力越高，相同流量下能维持的出口压力越高，大流量输出能力越强；该阀在 0.8MPa 额定进气压力下，最大输出流量可达 1600Nl/min 左右。

实际应用价值可根据现场的进气压力、需要的出口压力和执行元件的流量需求，快速判断该电磁阀是否满足使用要求，避免因阀的流量能力不足，导致气缸动作迟缓、出力不足等问题。
