金器MVSY-100 系列电磁阀编码规则说明

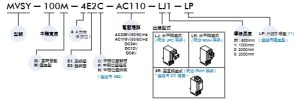

MVSY：固定的产品系列前缀（图中标注「型號」），代表 Mindman MVSY-100 系列微型电磁阀，是该产品的专属系列标识。

100M：本体规格 + 安装类型，100是固定的本体宽度规格；M代表连座型（适配汇流板集成安装），无标识为直配管型（单体独立安装）。

4E2C：核心功能段，由三部分组成：

4：代表 4 方向（5 方口）固定气路结构，也就是五通气路，是该系列的固定规格，用于气缸的双向动作控制；

E1/E2：线圈数量与控制类型，E1为单线圈弹簧复位型（断电自动回位），E2为双线圈记忆型（断电后保持当前阀位）；

C/P/R：仅双线圈 E2 型号可选，对应三位阀的中间位置状态，C为中间位置关闭、P为中间位置通气、R为中间位置排气。

AC110：电压种类，可选 AC220V (50/60Hz)、AC110V (50/60Hz)、DC24V、DC12V、DC6V 工业主流供电规格，需与现场供电完全匹配。

LJ1：出线型式 + 导线长度：

出线型式：LJ为水平插座式（配合 JPC 导线）、LR为水平插座式（配合 RMH 导线）、SR为垂直插座式（配合 RMH 导线，仅 DC 电压可用）；

末尾数字为导线长度：无标识为标配 500mm，1=1000mm、2=2000mm、3=3000mm。

LP：外部引导型，无标识为标准内部引导型，LP为外部引导型，仅连座型可用，需搭配对应 LP 型连座，可实现 0MPa 低压启动。
