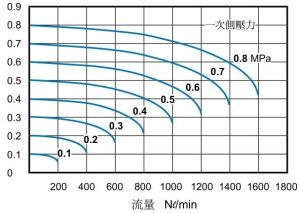

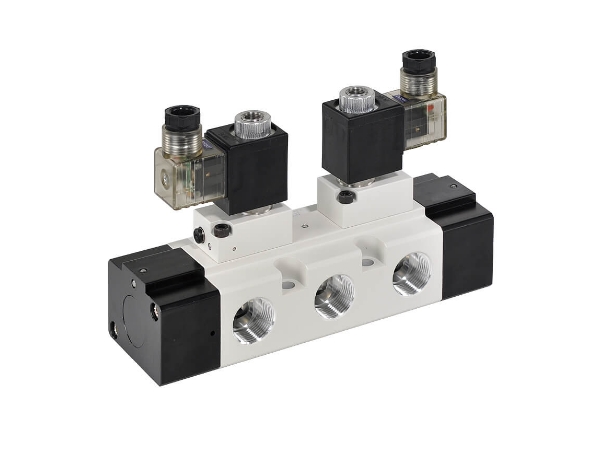

金器MVSC-220系列电磁阀的流量特性曲线图

坐标轴与曲线定义

纵轴为二次侧压力（出口压力），单位 MPa，范围 0~0.9MPa；

横轴为输出流量，单位 Nl/min（标准升每分钟），范围 0~1800Nl/min；每一条蓝色曲线对应一个固定的一次侧压力（进气压力），覆盖 0.1MPa~0.8MPa 的常规使用压力范围，曲线标注的数值即为对应进气压力。

核心流量规律

同一进气压力下，随着输出流量的增加，二次侧压力会呈逐渐下降的趋势，流量越大，压力衰减的幅度越明显。例如 0.8MPa 额定进气时，流量 200Nl/min 左右出口压力接近 0.8MPa，流量提升到 1600Nl/min 时，出口压力会降至 0.4MPa 左右。

进气压力越高，相同流量下能维持的出口压力越高，大流量输出能力越强。例如同样 1000Nl/min 的流量需求，0.8MPa 进气时出口压力约 0.65MPa，0.5MPa 进气时出口压力仅约 0.3MPa。

该阀在 0.8MPa 额定进气压力下，最大输出流量可达 1600Nl/min 左右，适配中流量的气动控制场景。
